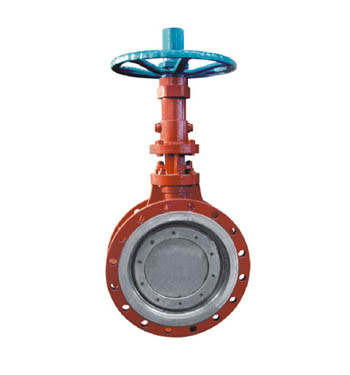

產品名稱：軌道式高溫耐磨雙向壓蝶閥
型　　號：D543SH
適用介質：水、空氣、油品等
法蘭執行標準：GB9113、GH20592、HG20615、ASME B16.5、ASME B16.47
結構長度執行標準：API609、GB/T12221、ASME B16.10
閥門制造標準：API609、GB/T12238、JB8527
閥門試驗與檢驗標準：GB/T12238、API598
閥門材料：碳鋼，不銹鋼，合金鋼，雙相不銹鋼
壓力等級：國標PN：0.25-6.4；美標Lb：150，300，600
規　　格：DN50-DN1400
　　雙向壓金屬硬密封焊接三偏心蝶閥是我公司精心研究設計的新一代產品。在設計過程中，我公司技術人員認真研究結合國內外先進的技術，對普通多層次金屬硬密封蝶閥進行了改進，并總結出雙向金屬硬密封蝶閥的工藝難點：
一、扭轉力比普通的蝶閥要大，閥桿強度要求高；
二、蝶板高強度的要求，使之在工作狀態下保證無任何變形；
三、密封副精度高；
四、蝶板、閥桿、閥體配合精度要求高；
五、閥體和閥桿連接處采用自潤滑軸承，減少摩擦力；
六、選用的蝸輪要有足夠的力矩鎖緊蝶板等。
　　通過分析產品結構特點，結合運用對各閥類及結構設計的經驗，公司技術人員對本產品結構形式進行了改進。采用可浮動式密封環（類似于固定硬密封球閥的閥座結構），反向壓力狀態下，通過密封環在閥體上可以依閥板關閉時的推力適當調整自身的位置，達到反向密封的最佳效果?？筛?dòng)的密封能補償閥門在不同工況（如高溫）下產生的變形、熱膨脹等因素，消除對密封面的損壞，確保密封吻合比壓均勻，延長密封件使用壽命，提高密封效果。
　　設計的專用夾具保證密封副（兩密封面均是斜圓錐面）在加工時兩斜圓錐面錐度一致，滿足了設計要求。閥體閥座和蝶板密封圈的錐度磨削，是保證蝶閥的密封性能關鍵所在，設計的專用磨削夾具解決了這一工藝難點；鏜閥桿孔，保證閥體和蝶板閥桿孔的同軸度和公差精度，這取決于鏜床精度和員工技術，高精度的鏜床和高技術的操作員工解決了這一工藝難點。生產成功的一批雙向硬密封蝶閥獲得了國內外客戶的一致好評?，F已廣泛用于供熱循環水管道等。
結構特點
1、蝶閥為雙向承壓，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。密封性能可靠，可滿足各級標準。
2、浮動閥座相對固定閥座操作扭力較小，轉90度啟閉輕便迅速，操作靈活、省力、方便。
3、有精確的同步指示機構，能在明顯位置指示閥門的啟閉狀況，可調節也可切斷。
4、閥門可根據需要安裝不同的驅動裝置，可手動、電動、氣動、液動等，可現場操作，也可遠距離操作；可單臺控制，也可多臺集中控制。
5、流量特性好，且具有調節功能，應用范圍廣，可用于水、蒸汽、油品、空氣、煤氣等介質。
