產品介紹
自力式自身壓差控制閥(旁通式—C)在控制范圍內自動閥塞為關閉狀態,閥門兩端壓差超過預設值,閥塞即自動打開。并在感應膜的作用下自動調節開度,保持閥門兩端壓差相對恒定,該閥是我公司根據市場需求自主開發的新產品,依靠自身的壓差工作,不需任何外來動力,性能可靠。
性能及特點
自力式自身壓差控制閥為電動壓差控制閥替代產品。其優點是無需外動力,靠系統本身壓力工作,有效的提高了運行安全系數,比傳統電動壓差控制閥更為安全可靠,解決了電動壓差控制閥對電的依賴和電路出現問題造成機組損傷的機率,并且自力式自身壓差控制閥便于安裝節省費用。
用途
1、應用于冷(熱)源機組的保護。安裝于集、分水器之間旁通管上,當用戶側部分運行或變運量運行時,系統量變小,導致壓差增大,壓差超出設定值時,閥門自動打開,部分流量從此經過,以保證機組流量不小于限制值。
2、應用于集中供熱系統中以保證某處散熱設備不超壓或不倒空。比如某系統高低差較大,且不分高低區系統,這時如按高處定壓,低處散熱設備可能壓爆;如按低處定壓,高處倒空。這種情況如熱源在低處可在進入高區分支水管加增壓泵,回水管加壓差閥使高區壓力經過提升后,由閥門再降到低區回水壓力;如熱源在高處可在進入低區供水管加裝壓差閥,回水加增壓泵,使通過閥門壓力降低的循環水能回到系統中。
性能參數
1、根據用戶要求選擇控制壓差;
2、控制壓差在0.05~0.4MPa范圍內可任意調節;
3、恒定閥門兩端及被控系統壓差,支持用戶系統變流量運行;
4、依靠壓差自動工作,無須外接動力,運行安全穩定可靠;
5、介質溫度:0~150℃;
6、公稱壓力:1.6MPa。
![]() |
![]() |
注:△P為設定壓差;常規供貨△P’=1.1 △P可應用戶要求△P’>1.1△P |

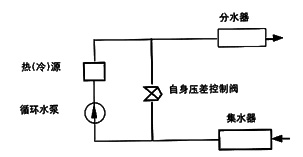

自身壓差控制閥用于保護冷熱源 |
參數表
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
結構長度L(mm) |
215 |
230 |
275 |
290 |
310 |
350 |
425 |
480 |
650 |
700 |
流量系數Kv(M3/h) |
21 |
42 |
54 |
85 |
130 |
190 |
340 |
530 |
760 |
1040 |
![]() |
![]() |
![]() |
![]() |
自身壓差控制閥用于集中供熱工程(一) 1、熱源 2、循環水泵 3、系統補給水泵 4、自身壓差控制閥 5、加壓水泵 6、止回閥 7、網絡(luò )后部補給水泵 8、補水壓力調節閥 9、熱用戶 |
自身壓差控制閥用于集中供熱工程(二) 1、熱源 2、循環水泵 3、系統補給水泵 4、自身壓差控制閥 5、加壓水泵 6、止回閥 7、后部補水壓力調節閥 8、熱用戶 |
