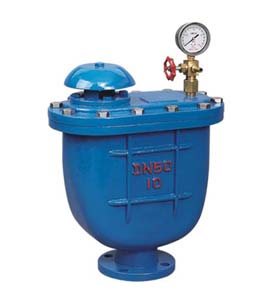

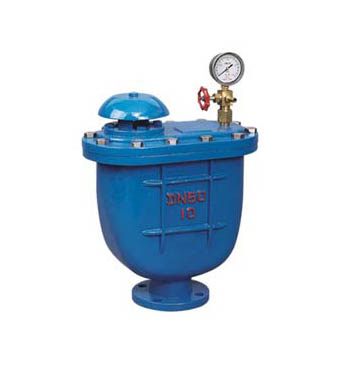

CARX復合式排氣閥

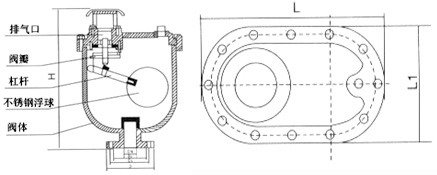

CARX復合式排氣閥	CARX復合式排氣閥結構圖


一、CARX復合式排氣閥概述
CARX復合式排氣閥本閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會(huì )出現負壓力，而會(huì )引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。

二、CARX復合式排氣閥工作原理
當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當的程度，閥內水位下降，此時空氣油小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。介質溫度：0-80℃

三、CARX復合式排氣閥主要技術參數

四、CARX復合式排氣閥主要零部件材料


五、CARX復合式排氣閥主要連接外型尺寸

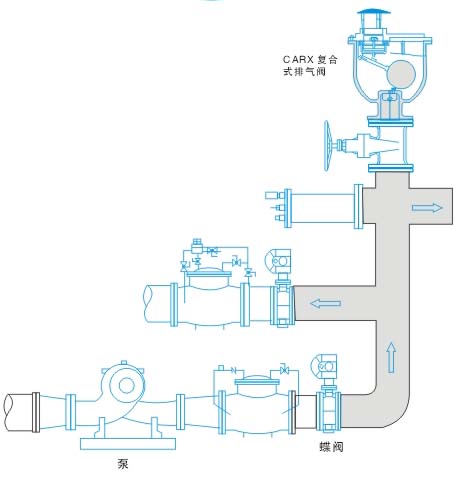

六、CARX復合式排氣閥安裝示意圖
