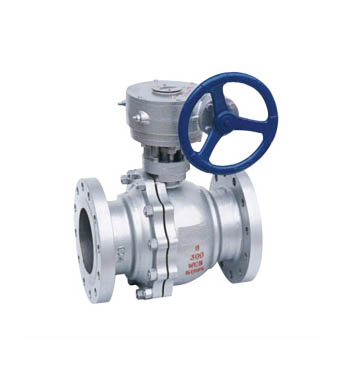

Q341F蝸輪傳動球閥概述：
蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
蝸輪球閥主要零件材料：
|
零件名稱 |
材質 |
|
|
GB |
ASTM |
|
|
閥體 |
WCB |
A2116-WCB |
|
密封圈 |
PTFE |
PTFE |
|
球體 |
1C18Ni9Ti |
SS304 |
|
螺母 |
35 |
A194-2H |
|
螺柱 |
35CrMoA |
A193-B7 |
|
石體 |
WCB |
A216-WCB |
|
墊片 |
柔性石墨+不銹鋼 |
B12.10-304F/.G |
|
填料 |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
A2116-WCB |
|
定位片 |
25 |
A105 |
|
擋圈 |
65Mn |
AISI 1066 |
|
手柄 |
K33 |
A47-667 |
|
閥桿 |
1Cr33 |
A276-410 |
|
螺釘 |
35 |
A193-B7 |
|
止推墊片 |
PTFE |
PTFE |
蝸輪球閥技術規范：
|
設計依據 |
國標系列 |
美標系列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
蝸輪球閥主要外形及連接尺寸：
|
公稱通徑 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
d1 |
13 |
19 |
25 |
38 |
64 |
64 |
76 |
102 |
127 |
152 |
203 |
|
L |
108 |
117 |
127 |
165 |
191 |
191 |
203 |
229 |
356 |
394 |
457 |
