詳細介紹：

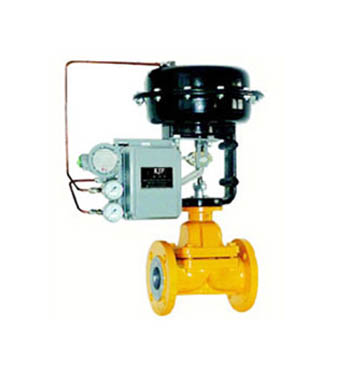

ZMA(B)T氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。 本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
【執行標準】
設計規范：GB/T 17213.1
結構長度：GB/T 12221
試驗與檢驗：ASME B16.104
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
【技術參數】
| ZMA(B)T氣動隔膜調節閥技術參數公稱通徑mm | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
| 公稱壓力MPa | 0.6 10 | ||||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | ||||||||||||||||
| 流量特性 | 近似快開型 | ||||||||||||||||||||
| 介質溫度℃ | -15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) | ||||||||||||||||||||
| 閥體材質 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||||||||
| 隔膜材質 | 丁荃膠，天然膠，聚四氟乙烯 | ||||||||||||||||||||
| 使用溫度°C | 丁荃膠：-40～+100，天然膠：-50～+100，聚四氟乙烯：-10～+150 | ||||||||||||||||||||
| 可調比R | 30:1 | ||||||||||||||||||||
| 氣源接頭 | M16×1.5 | ||||||||||||||||||||
| ZMA(B)T氣動隔膜調節閥性能指標項目 | 技術指標 | ||
| 不帶定位器 | 帶定位器 | ||
| 基本誤差％ | ±10 | ±1.5 | |
| 回差％ | 8 | 1.5 | |
| 死區％ | 6 | 0.6 | |
| 允許泄漏量 | 襯里材料為聚三氟乙烯隔膜材料 為：氯丁橡膠，氟橡膠 | 10-4×閥額定容量 | |
| 無襯里材料為，隔膜材料為：氯 丁橡膠，氟橡膠 | 5×10-6×閥額定容量 | ||
| 可配附件 | 電氣定位器或電/氣轉換器 空氣過濾減壓器 電磁閥 手輪機構等 | ||
| 額定流量系數Kv偏差％ | ±20 | ||
| ZMA(B)T氣動隔膜調節閥執行機構參數公稱通徑 | 配用執行機構號 | 主要技術參數 | |||
| 薄膜有效面積(cm2) | 行程 | 額定流量系數Kv值 | |||
| 15 | ZMA(B)-2 | 280 | 10 | 8 | |
| 20 | 12 | ||||
| 25 | 16 | ||||
| 32 | ZMA(B)-3 | 400 | 16 | 28 | |
| 40 | 60 | ||||
| 50 | 25 | 68 | |||
| 65 | ZMA(B)-4 | 630 | 90 | ||
| 80 | 40 | 160 | |||
| 100 | 300 | ||||
| ZMA(B)T氣動隔膜調節閥允許壓差表公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||||||||||
| 配用執行機構型號 | ZMA(B)-2 | ZMA(B)-3 | ZMA(B)-4 | ||||||||||||||||||||||
| 關閉時 允許最 大壓力 MPa | 信 號壓 力 MPa | P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 | |||||||||||||
| 140 | 1.0 | 1.0 | 0.80 | 0.80 | 0.60 | 0.4 | 0.4 | 0.2 | 0.10 | ||||||||||||||||
| P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.20 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 | |||||||||||||||
| 140 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 | ||||||||||||||||
| ZMA(B)T氣動隔膜調節閥外形尺寸公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 |
| L | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 |
| H | 67 | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 |
| H1 | 479 | 479 | 553 | 562 | 754 | 795 | 857 | / | / | / |
| D | 80 | 325 | 410 | / | / | / | ||||
| Z | M | A | T | 16 | C | K |
| 自控閥門 | 執行機構形式 | 作用方式 | 閥門結構類型 | 公稱壓力 | 閥體材質 | 作用型式 |
| M：氣動薄膜 | A：正作用 | V：表示隔膜閥 | 16：表示1.6MPa | C：表示碳鋼 | K：表示氣開型 | |
| B：反作用 | 25：表示2.5MPa | P：表示304不銹鋼 | B：表示氣關型 | |||
| 40：表示4.0MPa | P：表示316不銹鋼 | |||||
| 64：表示6.4MPa | F46：表示閥體襯氟 | |||||
